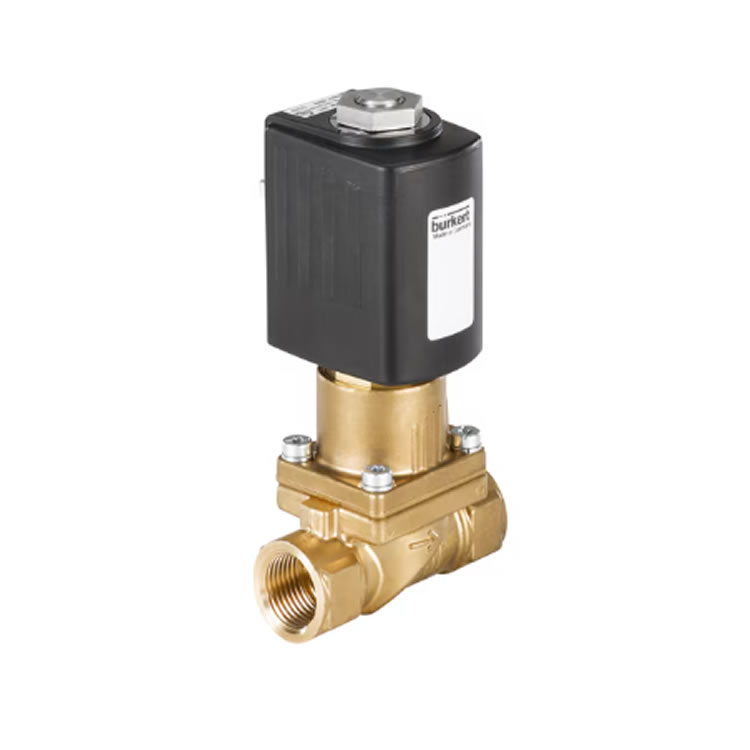

Burkert宝德 伺服活塞2/2位电磁阀 270861

一、基础参数

分类 参数明细

型号标识 5406

阀门功能 - 2位2通（2/2 NC型）

- 常闭设计（断电关闭）

- 入口标记：1 (P/NC)

驱动方式 电磁驱动（非手动）

执行器类型 柱塞式直动阀

介质流向 阀座上方流动（流向需按箭头标识安装）

安装长度 75 mm（符合DIN标准间距）

二、接口规格

项目 参数

流体端口 双端口设计（入口/出口）

连接类型 G 3/8" 内螺纹（ISO 228-1标准）

密封形式 金属-弹性体密封（PTFE阀座 + FKM外部密封）

三、电气特性

参数 数值

额定电压 AC 110-120 V（±10%）

频率 50/60 Hz 通用

功耗 典型值8 VA（闭锁式线圈设计）

防护等级 IP65（带密封线圈）

四、材料构成

组件 材料

阀体 EN 12165 CW617N黄铜（镀镍处理）

阀芯组件 奥氏体不锈钢（1.4305） + PTFE导向环

密封系统 - 阀座密封：PTFE（耐化学腐蚀）

- 外部密封：FKM（耐高温氟橡胶）

五、工作条件

参数 范围

介质压力 1~30 bar（气体/液体通用）

介质温度 0~160°C（短时峰值180°C）

环境温度 -15~60°C（防冷凝设计）

适用介质 压缩空气、水、油（粘度≤21 mm²/s）

不适用于氧气、真空及腐蚀性介质

六、性能指标

参数 数值

流量系数 (Kv) 3.5 m³/h（水介质，ΔP=1 bar）

响应时间 开启≤15 ms / 关闭≤20 ms（额定压力下）

泄漏等级 Class IV (ANSI/FCI 70-2)

机械寿命 ≥1,000,000次循环（23°C实验室条件）

七、认证与合规

标准 认证机构

安全认证 ISO 23553-1（TÜV Süd/DIN CERTCO）

防爆认证 可选ATEX/IECEx认证（需定制）

行业标准 EN 161:2011（燃气阀安全要求）
